Servo systém pro vstřikovací stroj
Servo systém pro vstřikovací stroj Servo Oil Motor Hydraulic Energy System
Popisy produktů

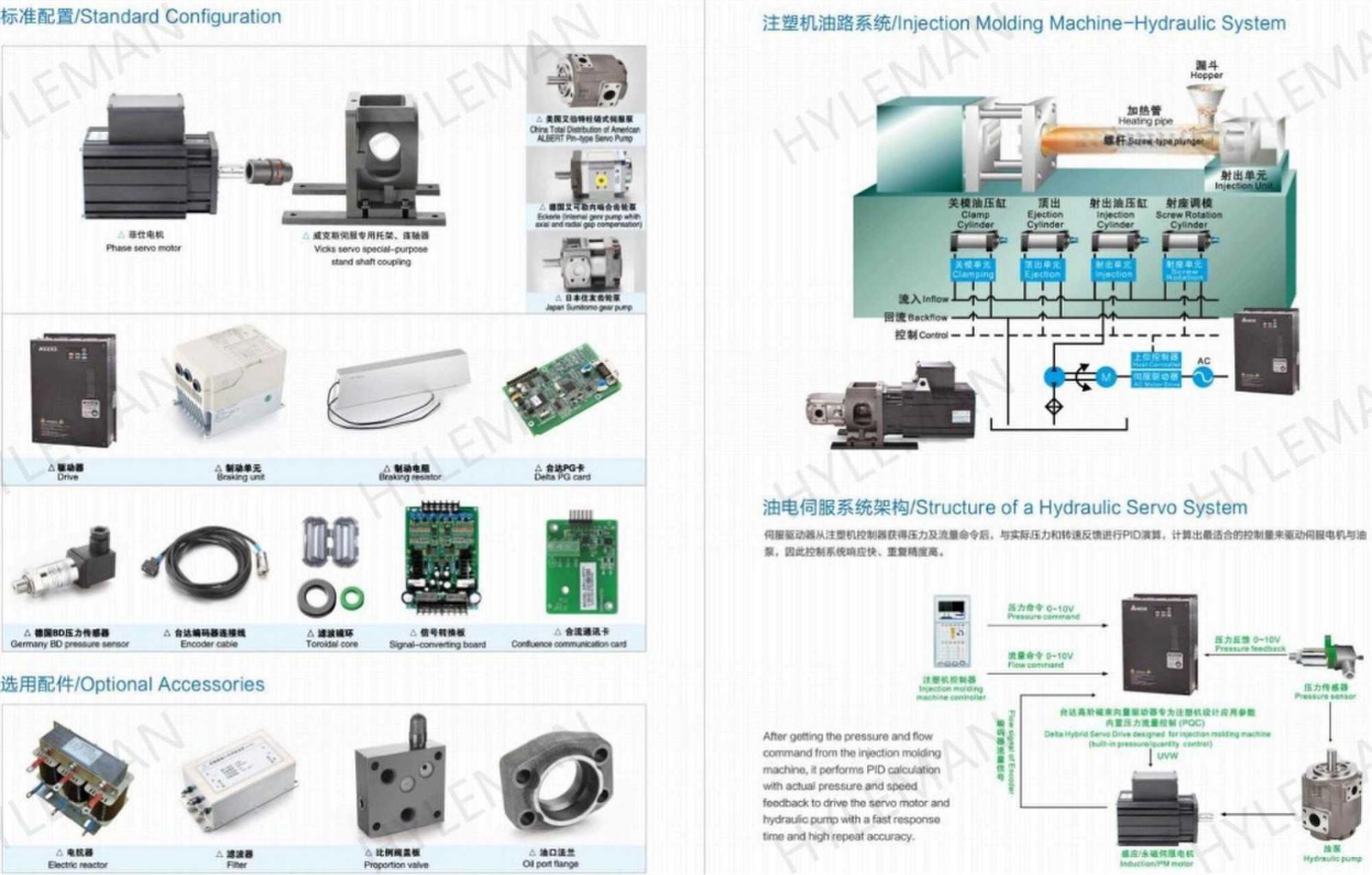

Struktura hydraulického serva
Po získání příkazu tlaku a toku z injekčního lisovacího stroje provádí výpočet PID se skutečným tlakem a zpětnou vazbou rychlosti, aby řídil servomotor a hydraulické čerpadlo s rychlou dobou odezvy a vysokou přesností opakování.
Hlavní spotřeba energie tradičního vstřikovacího stroje
Při použití hydrovačního systému je spotřeba energie více než 75% celého injekčního systému. Během procesu jsou vyžadovány různé tlaky a toky, včetně uzavření plísní, injekce, tlaku a otevřeného tlaku. Pokud požadavky na tok a tlak přesahují nastavení, bude upravena úleva nebo proporcionální ventil, což vede k vyšší spotřebě energie o 40%-75%.
Jak vybrat správný hybridní energetický systém
(1) Výběr motoru
● Požadovaný točivý moment (nm) t=q. ∆ P.
2π·ηm
● Výstupní výkon (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
Otázka: Posun CC/Rev (CM3) N: Rychlost rotace ∆ P: Platný tlakový rozdíl (MPA)
Otázka: Požadovaný tok l/min ηm: Mechanická účinnost čerpadla ηt: Celková účinnost čerpadla
(2) Řešení pro rušení signálu
Když je pohon nainstalován na ovládacím panelu, jsou ochranou pro rušení signálu:
● Kabely hlavního obvodu a řídicího obvodu musí být oddělené.
● V případě potřeby správné uzemnění
● Použijte stínění kabelu pro řídicí obvod
● Pro kabeláž hlavního obvodu použijte stínící drát
(3) Jak si vybrat vhodný hybridní servo pohon a motor
Ve skutečných aplikacích se výběr hybridního pohonu a motoru WIKL liší kvůli různým olejovým systémům.
V následujících příkladech průtok 64 l/min a max. Používá se tlak 17,5 MPa.
● Vysunutí hydraulických čerpadel: Získejte posun hydraulického čerpadla (CC/Rev) z Max. Systémový tok (L/min)
Příklad: Předpokládejme, že Max. Systémový tok je 64 l/min. a Max. Rychlost motoru je 2000 ot / min. Vysunutí hydraulického čerpadla bude 64/2000*1000=32 CC/Rev
● Max. Motorský točivý moment: Získejte maximum. točivý moment z max. tlak a posunutí hydraulického čerpadla
Příklad: Předpokládejme, že max. Tlak je 17,5 MPa a posunutí hydraulického čerpadla je 32cc/rev. Točivý moment bude 17,5*32*1,3/(2p) =116 nm (faktor je pro 1,3 pro kompenzaci celkových ztrát systému a podle potřeby může být změněn na 1,2 na 1,3)
● Hodnocený točivý moment motoru a jmenovitý výkon motoru: Požadovaný točivý moment pro tlak na držení na maximum. Tlak by měl být dvojnásobkem jmenovitého točivého momentu motoru nebo méně (jako první prioritu použijte data poskytnutá z motorového zařízení). Protože teplota motoru provozovaná v této situaci je snadno přes teplotu. Předpokládejme, že si zvolíme dvojnásobek jmenovitého točivého momentu, kabinu motoru je 9,1 kW* s jmenovitým rychlostí 1500 ot / min, když je jmenovitý motorový točivý moment 58N - m.
*Vzorec napájení motoru:P (w)=t (n - m) xw (rpmx2π/ 60)
● Max. Motorský proud:
Pokud získáte koeficient kt (točivý moment/a) =3.31 ve specifikaci motoru, max. Aktuální je asi 115/3.31=35 a když je max. Točivý moment je 116N - m.
● Vyberte správnou jednotku: Vyberte prosím správnou jízdu podle požadavků zákazníků. Předpokládejme, že schopnost přetížení Drive je 150% po dobu 60 sekund a 200% po dobu 3 sekund. Když je tlak na maximum. Tlak 17,5 MPa s hydraulickým čerpadlem 32 ccm/rev je proud motoru, který vyžaduje, 35A.
Všimněte si, že pokud neexistuje vhodný motor, použijte prosím další motor vyššího výkonu.

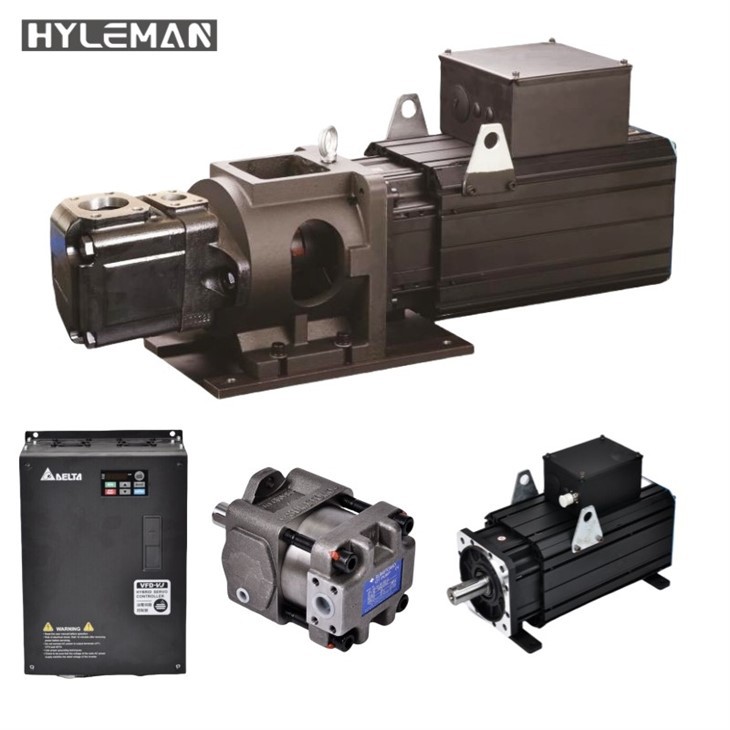

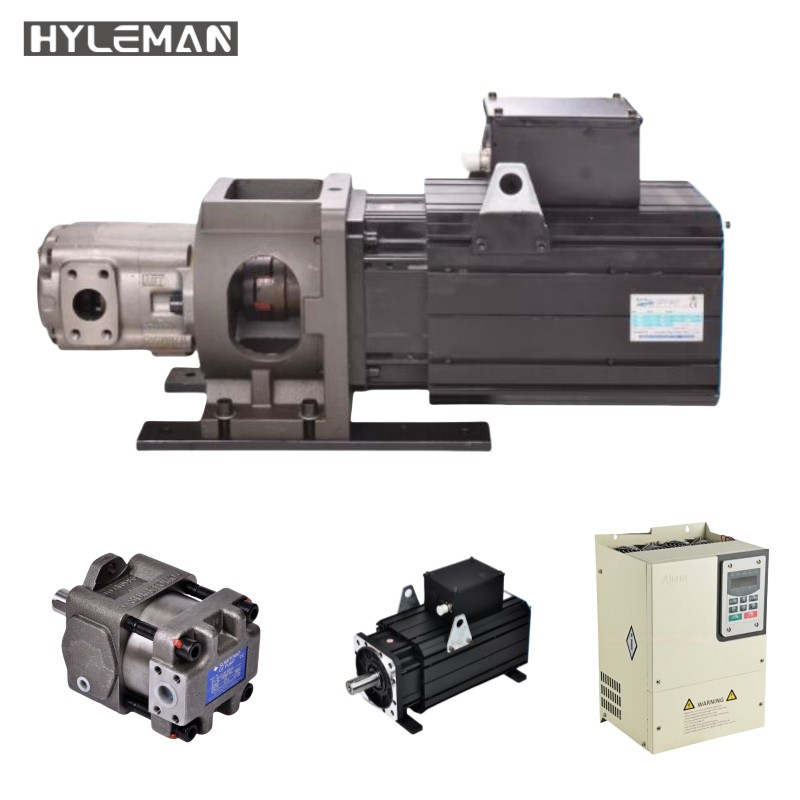

Podrobné fotografie
Parametry produktu
Profil společnosti
Ningbo Hyleman Hydraulics Co., Ltdje vědecká a inovativní společnost integrující výzkum a vývoj, výroba, prodej a služba vysokých - kvalitních hydraulických čerpadel, motorů, ventilů a dalších hydraulických produktů.
Hyleman poskytuje hlavně vysoko rexroth A4VSO, A10VSO, A4VG, A7vo, A11vo a A2FO série série -, čerpadla, a4vm, a2fm, a2fm, a2fm, a2fm, a6vm, a6vm, a2fm, a2fm, a4vm, a6vm, a6vm, a6vm, a6vm, a6vm, a6vm, a6vm, a6vm, a2fm. BM3, BM4, BM5, BM6 a další orbitové motory. Prostřednictvím honocení a inovací hylemanů mohou produkty Hyleman Series nejen dokonale nahradit původní produkty, ale také si uvědomit bezproblémovou výměnu a spojení všech částí. Kromě toho má nižší hluk, vyšší objemovou účinnost a delší životnost, aby se zcela překonal kvalitu původní továrny a vydržel vážný test trhu, byl exportován do více než 70 zemí a regionů po celém světě.
Produkty Hyleman Series se široce používají ve strojírenských strojích, plastových strojích, metalurgických strojích, environmentálním hygienickém stroji, těžebním strojích, mořských strojích, obalových strojích, přístavních strojích a různých hydraulických zařízeních, které klienti velmi oceňují.
Hyleman má světové pokročilé zařízení CNC zpracování, vertikální a horizontální obráběcí centra, vysoká - Precision Double - bože, broušení drážky, broušení křivky a plné - automatické automatické strojní centra. S 12 nezávislými testovacími laboratořemi byly výrobky před odesláním komplexně zkontrolovány, aby se zajistilo, že produkty Hyleman Series dosáhnou vysokou přesnost, vysokou kvalitu a nulové defekty.
„Optimalizace výkonu hydraulických produktů, zlepšení kvality hydraulických produktů a vedení komplexního modernizace hydraulické spotřeby produktů“ není jen odpovědností a posláním Hylemana, ale také čínským snem Hylemana. Hyleman je ochoten spolupracovat s lidmi, kteří mají vhled, aby vyvinuli nepřetržitě úsilí o realizaci tohoto snu.
Vřele přivítá všechny přátele, aby navštívili krásné přístavní město - ningbo, aby diskutovali o spolupráci a hledali společný rozvoj s Hylemanem!
Výstavy
Balíčky
naše výhody
Proč zvolitHyleman?
1. Nejvyšší kvalita
Závisí na 15letých zkušenostech s designem hydraulických čerpadel, výzkumu, vývoje a výroby, ve srovnání s domácími a zámořskými výrobci máme nejvyšší kvalitu, všechny naše výrobky jsou s 1 rok dobou záruky.
2. přísný systém kontroly kvality
Máme nejpřísnější systém kontroly kvality, všechny naše produkty jsou před odesláním 100% testovány a každý z nich má jeden sledovací kód, aby se zajistilo, že jsou pro naše zákazníky s dobrou kvalitou.
3. Pokročilé vybavení strojů
Všechny stroje, které máme, jsou nové stroje CNC, které jsme dováželi z Německa a Japonska, abychom dosáhli vyšší poptávky při přesnosti produktů.
4. silný technický tým
Náš technický tým má více než 20 let zkušeností v oblasti designu a inženýrství Pumps, náš hlavní inženýr má více než 40 let zkušeností s designem Pumps. Máme jeden výzkumný tým 15 osob, zodpovědný za výzkum zlepšování čerpadel a vývoj nových produktů.
5. Konkurenční cena
Kvůli dobrému řízení je naše cena konkurenceschopnější než původní produkty, rozumnější než většina domácích dodavatelů.
6. Rychlá doba dodání
Můžeme odeslat malé objednávky do jednoho týdne, u velkých objednávek, například do 500 PCS čerpadla nebo sady kazet, obvykle můžeme přepravu do jednoho měsíce.
7. Doba záruky
Všechny naše výrobky jsou do 1 roční záruční doby po odeslání z naší továrny.
8. ohleduplná služba
Můžeme poskytnout technickou podporu kdykoli, pokud naši zákazníci během používání splní jakýkoli problém, poskytneme řešení v nejbližší době.
9. Dlouhá strategie rozvoje
Chtěli bychom vytvořit dlouhodobý vztah strategické spolupráce s našimi zákazníky, abychom propagovaliHylemanSpolečně se označujte, podporujte a vyškolte potenciálního zákazníka, aby byl naším agentem v každé zemi a regionu po celém světě.
